통합 검색
통합 검색
고층 빌딩 특수 방수 공학 리포트
대구 달서구 우리은행 빌딩 옥상·판넬지붕 폴리우레아 방수 시공사례
도심지 고층 빌딩의 입지적 제약(대형 장비 진입 불가 및 비산 리스크)을 극복한 수작업용 폴리우레아 정밀 방수 공법 종합 분석
▲ [현장 전경] 대구 달서구 월배로 우리은행 빌딩 외관
대로변에 위치한 고층 빌딩으로 인근 도로의 유동 차량과 보행자가 많아 유기용제 및 방수 입자 비산 민원을 완벽히 예방할 수 있는 정밀 수작업 공법 적용이 필수적인 현장입니다.
현장 정밀 진단 및 수작업용 폴리우레아 공법 선정 배경
본 현장은 대구 달서구 월배로 메인 도로변에 위치한 11층 고층 상가 빌딩입니다. 11층 옥상에는 수려한 도심 조망과 함께 옥상정원이 가꾸어져 있으나, 조경 토양 내 장기간 잔류하는 높은 수분 함량과 식재의 잔뿌리가 방수 도막을 상하게 하는 식근(Root penetration) 작용으로 인해 하부 콘크리트 슬래브로 지속적인 누수가 발생하는 심각한 구조적 결함이 나타났습니다. 아울러 상부 엘리베이터 기계실 판넬 지붕 역시 이음매 패킹 열화 및 진동에 의한 미세 열화로 습기 침투가 진행되고 있었습니다.
당사는 당사 고유의 고온고압 PMC-2 에어리스 스프레이 장비 시공을 최우선으로 검토하였으나, 현장이 왕복 대로변에 접해 있고 주차 공간이 매우 협소하여 대형 장비 차량 배치가 불가능하였습니다. 또한 11층 고층 특성상 자외선 및 바람에 의한 방수재 비산(Drift) 리스크와 인근 차량 민원 가능성이 매우 높았습니다. 이에 따라 장비 시공과 동일한 수준의 높은 인장강도 및 신장률을 구현하면서도, 도막 두께를 세밀하게 제어할 수 있는 수작업용 폴리우레아(Hand-Applied Polyurea) 공법을 최종 선정하였습니다.
당사는 당사 고유의 고온고압 PMC-2 에어리스 스프레이 장비 시공을 최우선으로 검토하였으나, 현장이 왕복 대로변에 접해 있고 주차 공간이 매우 협소하여 대형 장비 차량 배치가 불가능하였습니다. 또한 11층 고층 특성상 자외선 및 바람에 의한 방수재 비산(Drift) 리스크와 인근 차량 민원 가능성이 매우 높았습니다. 이에 따라 장비 시공과 동일한 수준의 높은 인장강도 및 신장률을 구현하면서도, 도막 두께를 세밀하게 제어할 수 있는 수작업용 폴리우레아(Hand-Applied Polyurea) 공법을 최종 선정하였습니다.
1. 수작업용 폴리우레아 vs 우레탄 방수 공법 기술 비교
기존 일반 우레탄 방수재는 건조 수축 및 경화 시간이 길고, 옥상정원의 뿌리 침투나 자외선 노출 시 경화 균열이 쉽게 발생합니다. 반면 수작업용 폴리우레아는 빠른 경화 반응속도와 내뿌리성(방근성), 초고투습 및 초고탄성 성능을 자랑하여 고층 빌딩 특수 환경에 최선의 솔루션을 제공합니다.
| 구분 및 항목 | 일반 우레탄 방수재 | 수작업용 폴리우레아 (Hand-Polyurea) |
|---|---|---|
| 경화 및 보행 시간 | 24시간 ~ 48시간 이상 (경화 지연 발생) | 초연속 반응 2~4시간 내 완전 보행 가능 |
| 인장강도 및 신장률 | 인장강도 3~5 MPa / 신장률 200~300% | 인장강도 12~18 MPa 이상 / 신장률 450% 이상 |
| 내근성 (식근 방지) | 취약함 (수목 잔뿌리에 방수층 뚫림) | 매우 우수 (조경/옥상정원에 최적화된 내뿌리성) |
| 내후성 및 수명 | 자외선에 약함 (3~5년 후 황변 및 균열) | 반영구적 내구성 (15년 이상 내구성 유지) |
| 이음매 (Joint) 처리 | 부착 면적별 조인트 파단 가능성 유 | 시공 접합부 파단이 없는 완벽 일체형 도막 형성 |
| 도심지 비산 리스크 | 수작업 도포 시 비산 없음 | 비산 Zero 장비 스프레이 대비 비산 위험 완벽 차단 |
2. 공정별 정밀 시공 절차 및 상세 기술 분석
단계 1. 바탕면 연삭·스크래핑 및 손상 방수층 완벽 철거 공정
누수의 근본 원인을 해결하기 위해 바탕면 상태에 따른 차등 정밀 공법을 적용했습니다. 표면 상태가 비교적 양호한 구역은 레이턴스(Laitance) 및 불순물 제거를 위한 수작업 스크래핑과 콘크리트 표면 연삭 작업을 진행했습니다. 반면, 옥상정원의 지속적 수분 침투로 콘크리트 중성화 및 도막 부착력 상실이 심각한 훼손 구역은 기존 방수층을 노면 면삭기와 파쇄기를 동원해 완벽히 철거함으로써 건전하고 치밀한 콘크리트 골재면을 노출시켰습니다.

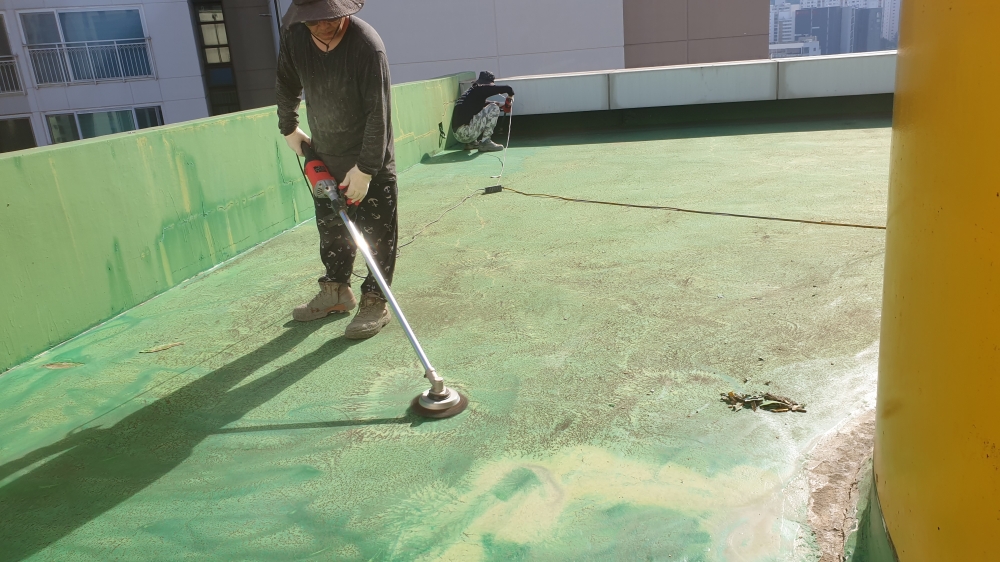

▲ [이미지 1-1] 양호 바닥면 스크래핑 및 표면 레이턴스 제거 작업
표면 부착력을 방해하는 레이턴스(시멘트 미세 가루층)와 이물질을 기계 연삭 및 정밀 스크래핑 기법으로 말끔히 제거하여 소지면을 곰보 구조 없이 평탄하게 다듬는 과정입니다.

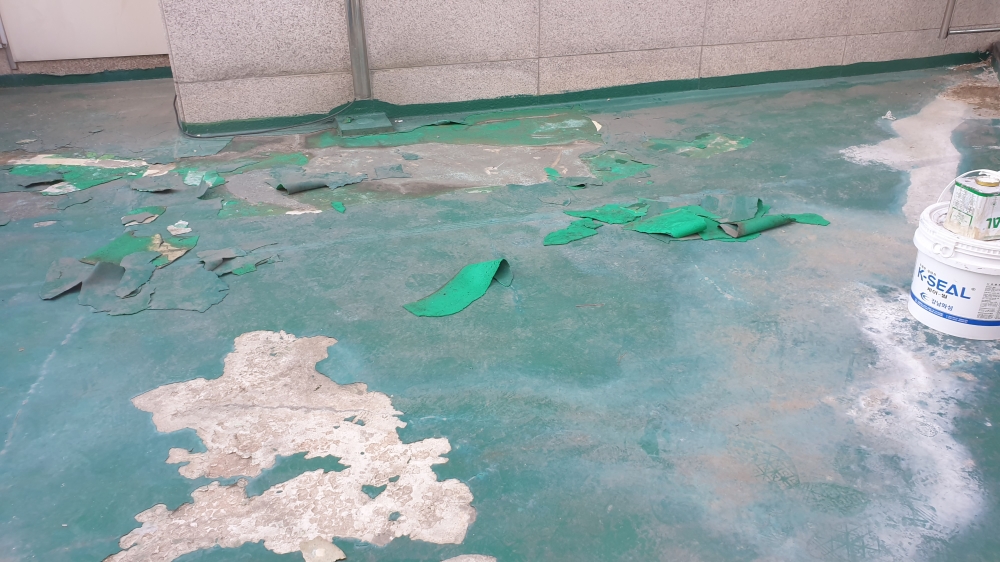

▲ [이미지 1-2] 중증 훼손 구간 기존 방수층 완전 철거(면삭) 작업
누수로 들뜸 현상이 심각하게 진행된 구역을 노면 면삭 장비로 들뜬 도막과 부실 콘크리트층까지 깊게 철거하여, 방수 도막이 직접 접착될 건전한 원형 콘크리트 골재면을 노출시킵니다.
단계 2. 프라이머(하도) 고침투 도포 및 우레탄 바탕조정·크랙 보수 공정
소지면 다듬기 및 먼지 청소 후, 콘크리트 내부 미세 모세관까지 침투하여 표면 강도를 보강하고 기포 발생을 방지하는 에폭시/우레탄계 침투성 프라이머(하도)를 도포했습니다. 면삭 철거로 인해 발생한 단차 부위와 슬래브 구조적 미세 균열(Crack)에는 고탄성 우레탄 바탕조정제 및 V-cut 퍼티재를 충진하여 평탄화 작업을 완료했습니다. 이를 통해 후속 폴리우레아 도막이 균일한 두께와 높은 인장 부착력을 확보할 수 있는 완벽한 기초 소지를 완성했습니다.

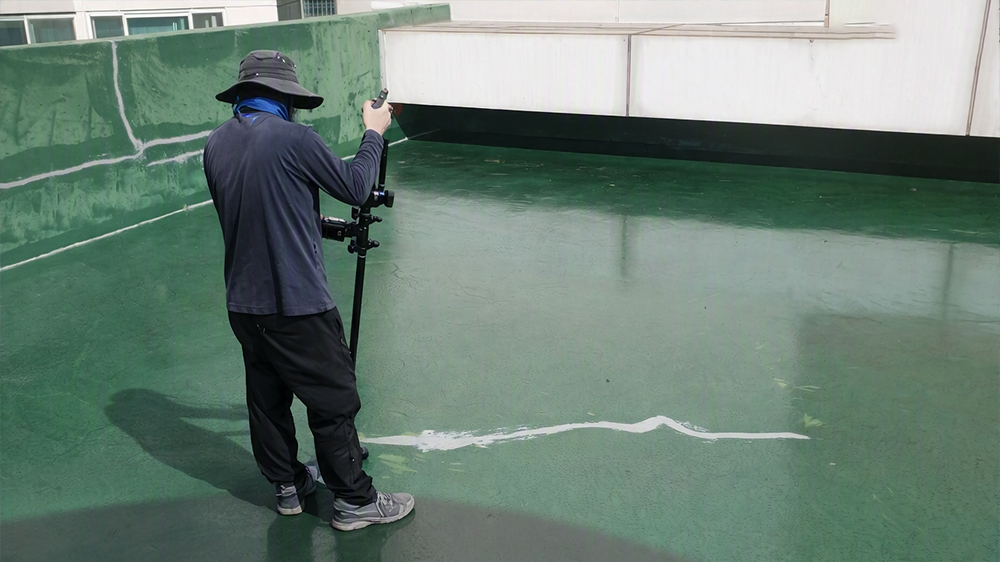

▲ [이미지 2-1] 고침투성 에폭시 프라이머(하도) 롤러 도포
콘크리트 기푸(Pin-hole) 현상을 원천 방지하고 후속 폴리우레아재와의 강력한 화학적 부착력을 이끌어내기 위해 고침투성 하도재를 소지 전체에 꼼꼼하게 흡수시킵니다.

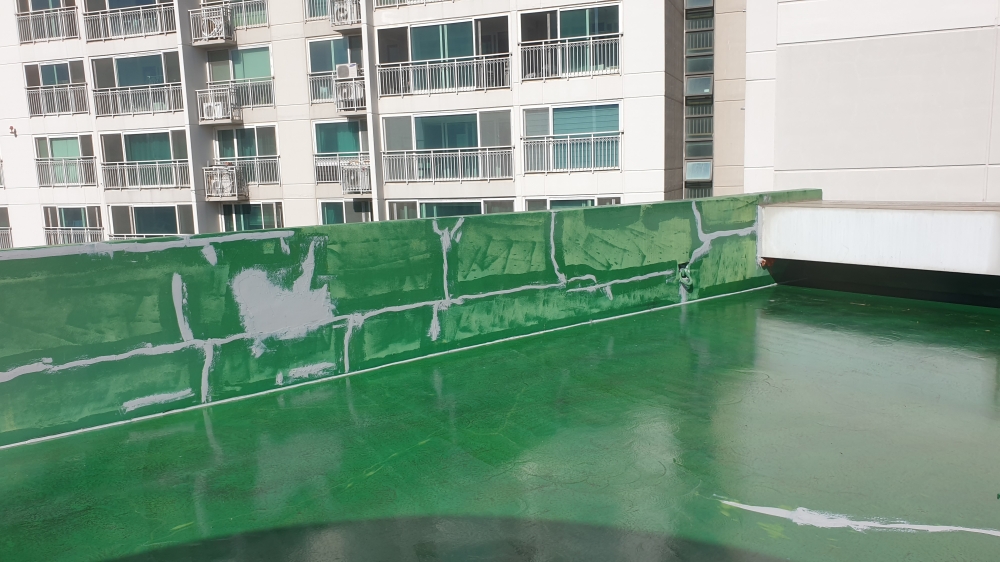

▲ [이미지 2-2] 우레탄 바탕조정제를 이용한 파손 단차 및 벽체 보수
철거 과정에서 형성된 콘크리트 매끄럽지 않은 단차 부위와 파손된 벽체 구역을 고탄성 우레탄 바탕조정제로 메워 도막의 균일한 두께 형성을 돕습니다.

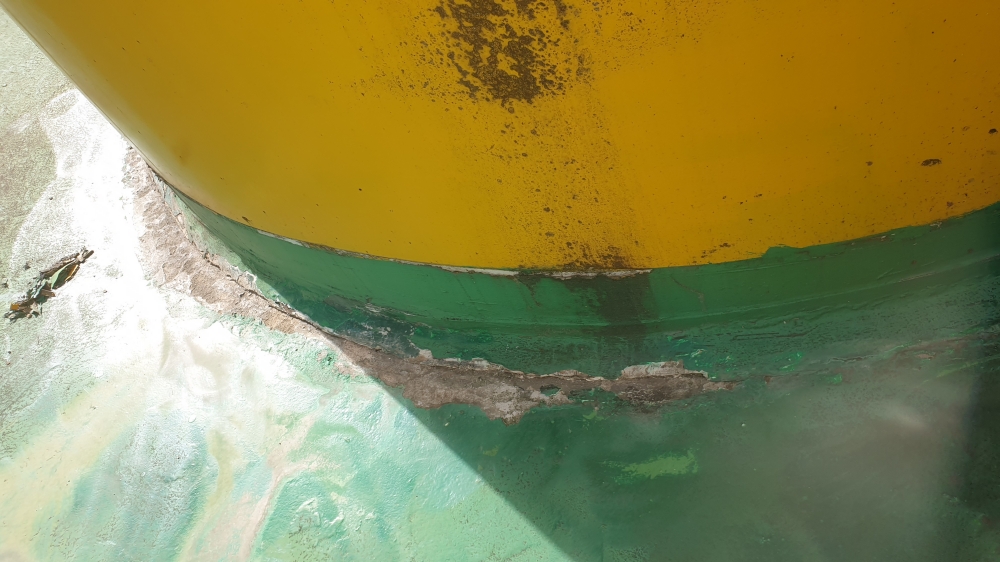

▲ [이미지 2-3] 바닥 콘크리트 슬래브 갈라짐 및 균열 정밀 진단
옥상 하중과 진동으로 인해 발생한 구조적 균열 부위를 정밀 탐지하여 심도를 측정하고, 보수 작업에 들어가기 전 상태를 정확히 체크합니다.

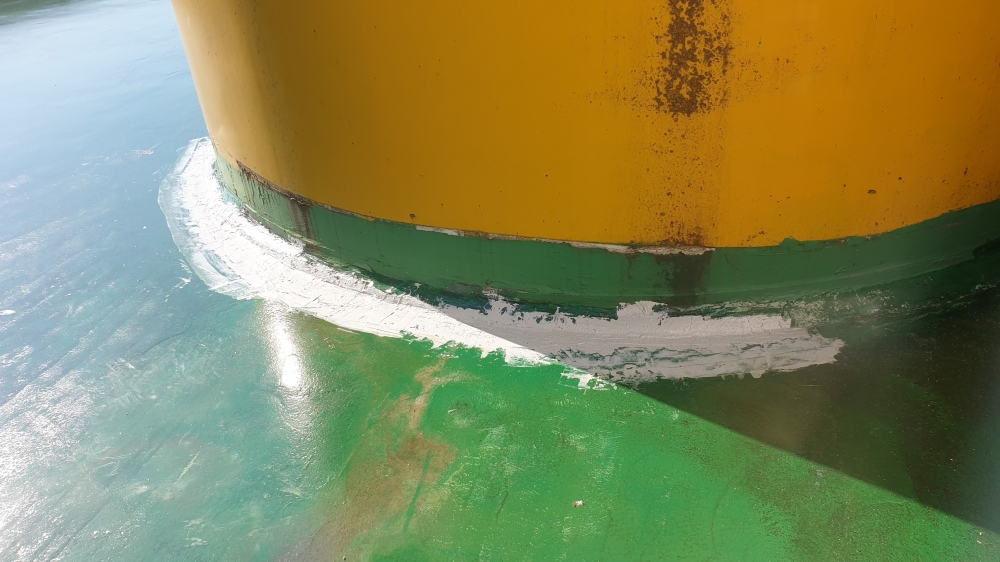

▲ [이미지 2-4] V-Cut 균열 홈 우레탄 씰란트 실링 보수 완료
갈라진 크랙을 V자로 컷팅한 후 실란트 및 퍼티를 균열 내부 깊숙이 밀식 충진하여, 건물의 수평 이동 시 발생하는 거동 응력을 연성으로 흡수하도록 처리했습니다.
단계 3. 수작업용 폴리우레아 도막 라이닝 및 기계실 판넬 지붕 방수 공정
본 공정의 핵심인 수작업용 폴리우레아를 도포하여 이음매가 전혀 없는(Joint-less) 고탄성 방수 라이닝층을 형성했습니다. 11층 옥상 바닥면은 물론, 열팽창과 진동에 취약한 엘리베이터 기계실 판넬 지붕 및 조인트 접합부까지 수작업 핸드 롤러와 고성능 레이어링 기법으로 정밀 도포하여 물이 침투할 틈이 없는 완전 밀폐형 방수막을 구조체 전체에 형성시켰습니다.

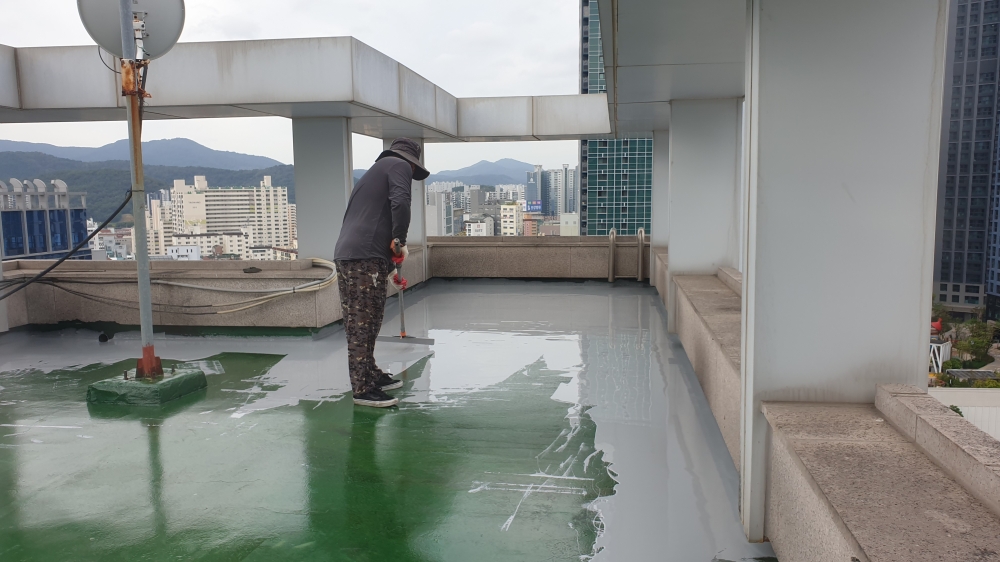

▲ [이미지 3-1] 옥상 바닥면 수작업용 폴리우레아 정밀 라이닝 시공
비산 위험이 없는 핸드 도포용 전용 폴리우레아 수지를 활용하여, 일정한 고두께 도막을 롤러로 연속 도포함으로써 이음매 없는 이중 고탄성 방수재 층을 형성합니다.

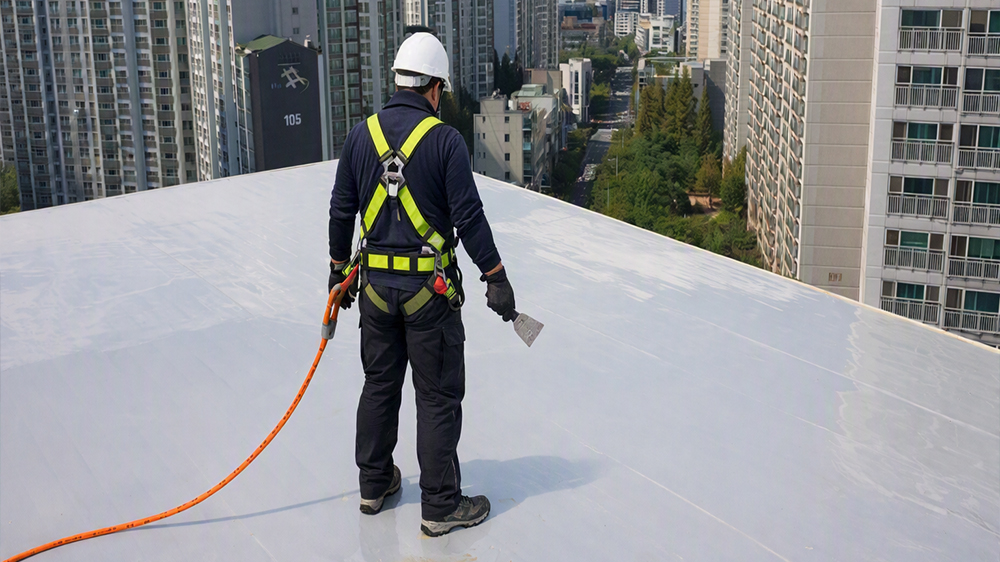

▲ [이미지 3-2] 엘리베이터 기계실 조립식 판넬 지붕 폴리우레아 도막 정밀 시공
기계실의 열변형과 진동으로 수직·수평 접합 조인트가 벌어지기 쉬운 조립식 샌드위치 판넬 지붕 전체에 폴리우레아 일체형 도막을 일수 피복하여 진동에 완벽 대응하도록 시공했습니다.
단계 4. 내후성 자외선 차단 우레탄 상도(Topcoat) 마감 코팅 공정
폴리우레아 방수 도막의 약점인 자외선 노출에 의한 표면 황변 현상 및 내구성 저하를 완벽히 예방하기 위해 내후성이 뛰어난 aliphatic 지방족 우레탄 상도(Topcoat) 코팅재를 균일 도포했습니다. 11층 고층의 강한 직사광선과 사계절 기온 변화에 안정적으로 대응할 수 있는 최고 등급 상도재 마감을 통해 우수한 방수 수명과 깨끗한 외관미를 선사합니다.

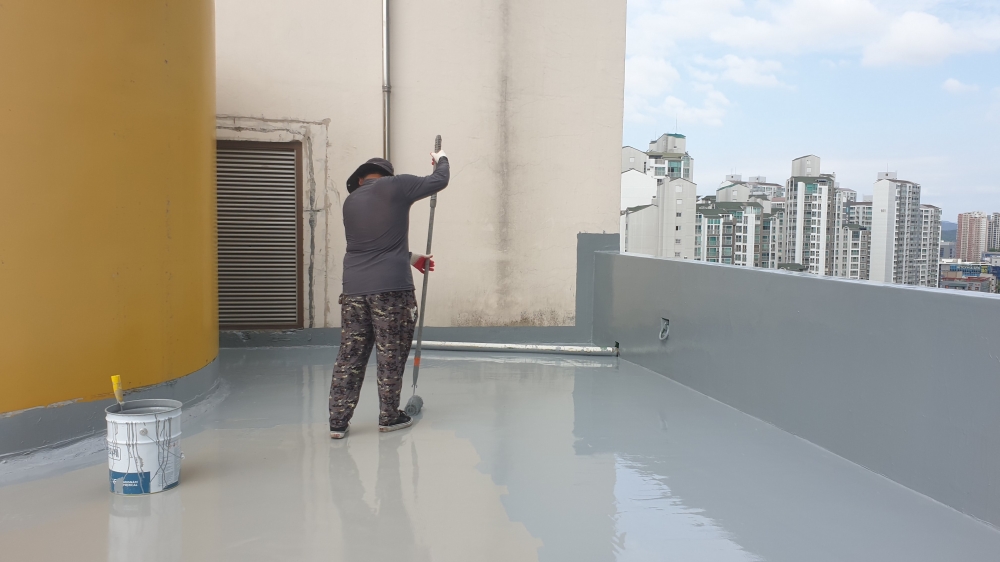

▲ [이미지 4-1] UV 차단 지방족 우레탄 상도(Topcoat) 코팅제 도포
자외선에 의한 폴리우레아 본체의 표면 백화 및 열화를 막기 위해 자외선 차단 전용 상도 코팅제를 균일하게 코팅하여 도막의 열화 방지와 수명을 대폭 향상시킵니다.

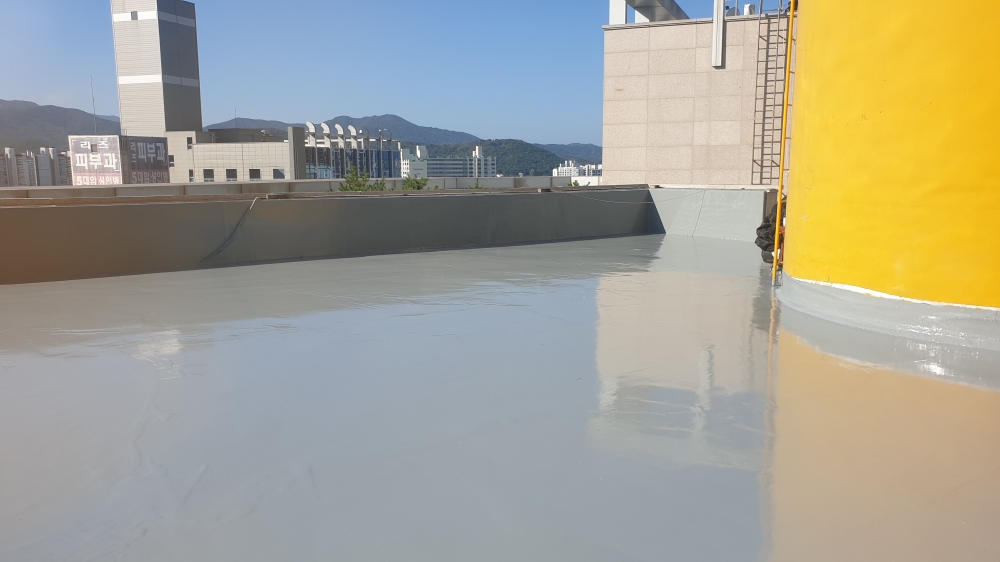

▲ [이미지 4-2] 수작업 폴리우레아 방수 공사 최종 완료 옥상 전경
모든 공정이 완료되어 티 없이 깨끗한 내후성 도막이 지속성을 확보한 상태입니다. 옥상정원 재조경 및 강우 시에도 완전히 차단된 내구적 누수 방지 상태를 자랑합니다.
3. 전문 기술 질의응답 (FAQ)
Q. 옥상정원이 조성된 고층 빌딩에서 방수 누수가 자주 발생하는 기술적 원인은 무엇인가요?
A. 옥상정원은 조경 토양 내 상시 잔류하는 토양 수분, 식재의 잔뿌리가 방수층을 뚫는 식근 작용, 그리고 수목과 토양 하중에 의한 슬래브 미세 균열이 복합적으로 작동하여 누수를 유발합니다. 따라서 일체형 도막 형성 능력이 우수하고 인장강도와 내뿌리성(방근성)이 높은 폴리우레아 도막 시공이 가장 효과적입니다.
Q. PMC-2 고온고압 스프레이 장비 대신 수작업용 폴리우레아를 선택한 핵심 이유는 무엇인가요?
A. 월배로 대로변의 협소한 주차장 구조로 대형 에어리스 가열 스프레이 장비 차량의 접근 및 세정이 불가능했기 때문입니다. 수작업용 폴리우레아는 분사 비산 리스크가 전혀 없어 인근 차량 및 도심 환경을 보호하면서도, 고온고압 장비 시공재에 준하는 고탄성 방수 성능을 완성합니다.
Q. 수작업용 폴리우레아와 일반 우레탄 방수재의 인장강도 및 수명 차이는 어느 정도인가요?
A. 일반 우레탄은 인장강도 3~5 MPa, 신장률 200~300% 수준에 수명이 3~5년 정도이지만, 수작업용 폴리우레아는 인장강도 12~18 MPa 이상, 신장률 450% 이상으로 파단 한계가 극히 높고 15년 이상의 반영구적 방수 수명을 유지합니다.
Q. 콘크리트 훼손 구간을 완전 철거(노면 면삭)한 후 시공해야 하는 이유는 무엇인가요?
A. 누수 수분이 오랫동안 침투한 콘크리트는 중성화 및 인쇄 결합력 상실이 일어납니다. 부실한 기존 방수층 위에 덧방 시공할 경우 들뜸 현상이 재발하므로, 건전한 콘크리트 골재면이 나올 때까지 면삭 철거해야 완벽한 부착력을 확보할 수 있습니다.
Q. 고침투성 프라이머(하도)의 주요 역할은 무엇인가요?
A. 프라이머는 바탕면 콘크리트 미세 모세관 내부 깊숙이 침투하여 표면 강도를 극대화하고, 내부 잔류 공기로 인한 도막 기포(Pin-hole) 발생을 방지하며, 후속 폴리우레아층과의 화학적·물리적 접착 바인더 역할을 수행합니다.
Q. 엘리베이터 기계실 판넬 지붕 방수 시 주의해야 할 기술적 포인트는 무엇인가요?
A. 조립식 판넬 지붕은 열팽창과 기계 진동에 의한 이음매 파단이 잦습니다. 접합부 조인트에 우레탄 탄성 퍼티 보강 후 수작업 폴리우레아로 이음매 없는(Joint-less) 일체형 도막을 씌워 진동 및 변형에 완벽 대응해야 합니다.
Q. 폴리우레아 시공 후 상도(Topcoat) 코팅이 반드시 필요한 이유는 무엇인가요?
A. 폴리우레아는 물성 및 탄성이 매우 뛰어나나 자외선(UV) 노출 시 표면 황변 및 미세 내후성 저하가 발생할 수 있습니다. 자외선 차단 전용 aliphatic 지방족 우레탄 상도를 코팅함으로써 햇빛과 기후 변화로부터 폴리우레아 도막을 완벽히 보호합니다.
Q. 수작업용 폴리우레아 시공 후 경화 및 완전 보행까지 걸리는 시간은 얼마인가요?
A. 수작업용 폴리우레아는 속경화형 특성을 가지고 있어 도포 후 2~4시간 이내에 완전 경화되어 보행이 가능하며, 공기를 획기적으로 단축시켜 건물 입주민의 불편을 최소화합니다.
Q. 고층 빌딩 옥상 시공 시 바람에 의한 비산 민원은 어떻게 방지하나요?
A. 가열 스프레이 방식 대신 롤러 및 특수 붓을 활용한 핸드-어플라이드(Hand-Applied) 수작업 공법을 적용하여 분사 입자로 인한 비산 위험성을 원천 차단합니다.
Q. 주식회사 방수우레아의 전국 시공 네트워크 및 품질 보증 체계는 어떻게 운영되나요?
A. 주식회사 방수우레아는 서울, 경기, 대구 핵심 거점을 기반으로 전국적인 방수 공학 네트워크를 구축하고 있습니다. 전국 어디서나 동일한 규격의 고품질 폴리우레아 원료와 정밀 시공 기법을 제공하며, 시공 후 철저한 사후 관리(A/S) 시스템을 운영합니다. (전국 대표번호: 1644-1268)
×
