정원과 주택의 미학적 조화,
그 이면에 숨겨진 부실 방수의 근원적 치유 주식회사 방수우레아 폴리우레아 시스템 엔지니어링 리포트: 포항 단독주택 프로젝트 4번째

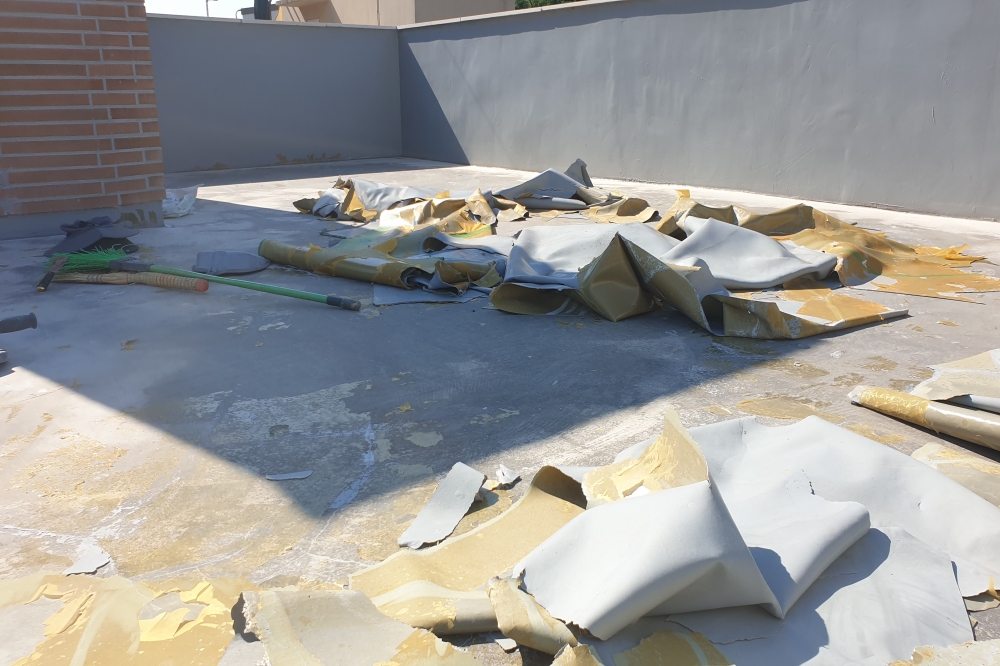

시공 전 정밀 점검 당시, 옥상의 상태는 아주 심각 기존 우레탄 방수층이 장판처럼 다 들뜨고 일어난 상태였습니다. 도막이 콘크리트 슬래브와 완전히 분리되어 손으로 당기면 거대한 시트처럼 뜯겨 나가는 심각한 부착 결함이 관찰되었습니다. 이러한 현상은 방수재가 모체와의 일체화된 화학적 결합을 형성하지 못하고 계면(Interface)에서 완벽히 유격되었음을 의미합니다.

이는 비전문가의 어이없는 시공으로 프라이머 선택 오류로 부착실패한 대표적인 사례입니다. 콘크리트는 다공성 구조체로서 내부에 상당량의 수분과 공기를 함유하고 있습니다. 모체의 특성을 정확히 분석하지 못한 상태에서 기질에 맞지 않는 저가형 하도재를 도포하거나 생략할 경우, 대기 온도 상승에 따른 내부 증기압(Osmotic Pressure)을 견디지 못하고 도막이 팽창하여 박리되는 '오스모틱 블리스터링' 현상이 전면적으로 발생하게 됩니다.

이처럼 비전문가에 의한 부실 공정은 초기 비용을 절감하는 것처럼 보이지만, 결국 수년 내에 방수 시스템 전체의 붕괴를 야기하여 이중의 재시공 비용을 발생시킵니다. 그렇기 때문에 건축물의 장기적 내구성을 확보하기 위해서는 꼭 방수는 전문가인 주식회사 방수우레아에게 의뢰하여 구조체의 화학적 성상과 환경적 요인을 정확히 진단하고 표준 시공 가이드라인을 준수해야만 안전합니다.

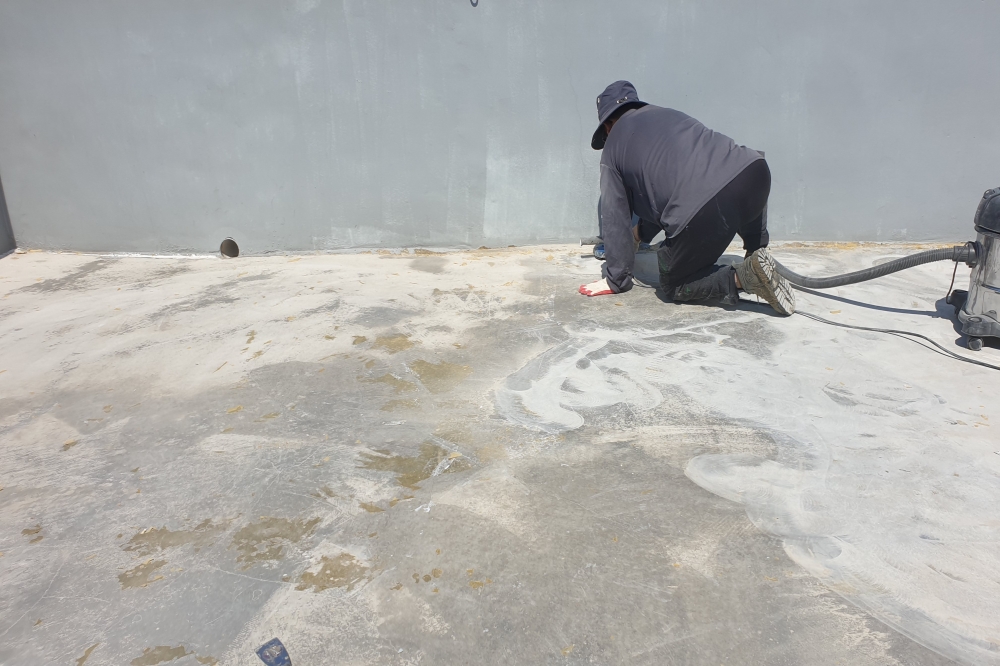

새로운 하이엔드 방수 도막의 강력한 접착 수명을 확보하기 위해 첫 단추로 들뜬 기존 하자를 전체다 뜯어내고 깨끗하게 면갈이 작업을 수행하였습니다. 주식회사 방수우레아 전문 엔지니어링 팀은 산업용 대형 다이아몬드 연삭기(Grinder)를 투입하여 유격된 우레탄 유기 잔재물을 완전히 박리하고, 콘크리트 본연의 건전한 모체를 노출시키는 기계적 스크래핑 공정을 집행했습니다.

이 과정은 콘크리트 표면에 미세한 요철(CSP 3~4 등급)을 형성하여 방수재가 미세 기공 속으로 파고들어 굳어지는 기계적 인터로킹(Mechanical Interlocking) 효과를 극대화하기 위함입니다. 표면에 남아있는 취약한 레이턴스(Laitance), 열화된 미세 골재 분진을 완벽하게 포집·제거해야만 후속 도포되는 하도 프라이머의 침투 깊이를 보장할 수 있습니다. 면처리 완성도가 방수 시스템 전체 수명의 70% 이상을 지배하므로 철저한 무분별성 표면 처리를 지향합니다.

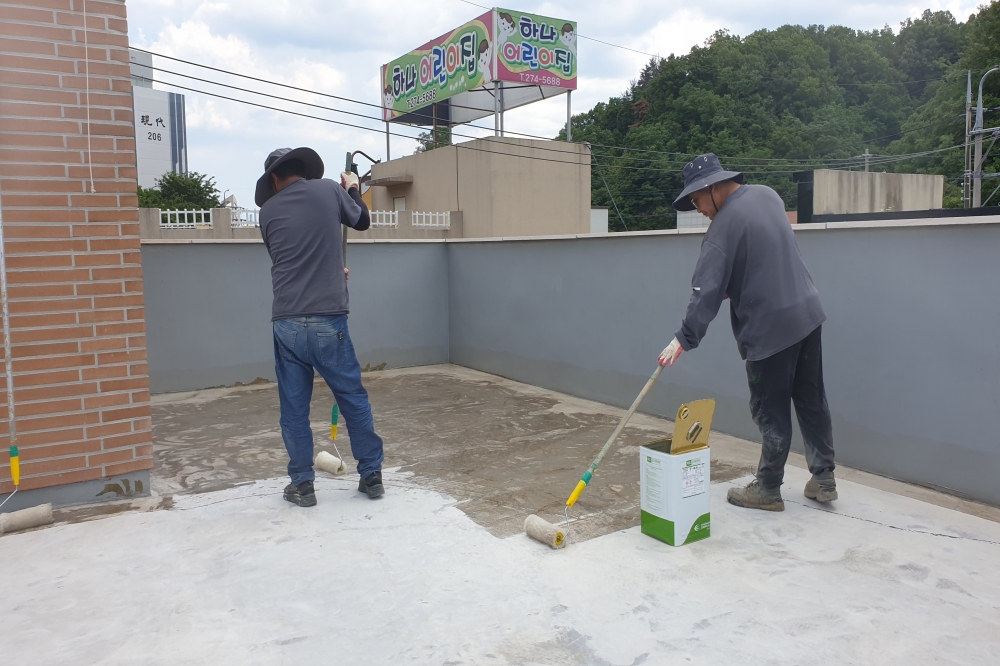

연삭이 완료된 무결점 콘크리트 모체 위에는 반드시 구조체 성상에 부합하는 프라이머를 시공해야 합니다. 이번 단계에서는 부착 강도를 화학적으로 극대화하기 위해 콘크리트 전용 프라이머 도포를 해야 하는 이유설명과 함께 정밀 도포를 진행하였습니다. 전용 하도재는 콘크리트 내부 깊숙이 침투하여 기질의 밀도를 치밀하게 조밀화하고, 다공성 공극을 완벽히 폐쇄하여 내부 가스압이 위로 뿜어져 나오는 핀홀(Pinhole) 현상을 원천 방지합니다.

만약 일반 목재용이나 철골용 등 이종 프라이머를 오용하거나, 희석제를 과다 배합할 경우 콘크리트의 알칼리 성분과 화학적 거부 반응이 일어나 계면 결합이 쉽게 파괴됩니다. 콘크리트 전용 하도는 슬래브와 후속 중도 방수층인 폴리우레아 간의 가교(Bridge) 역할을 수행하여 영하의 동결기나 영상 60도를 넘나드는 하절기 폭염 속에서도 수축·팽창 스트레스를 견뎌내는 강력한 계면 부착력을 영구히 유지시킵니다.

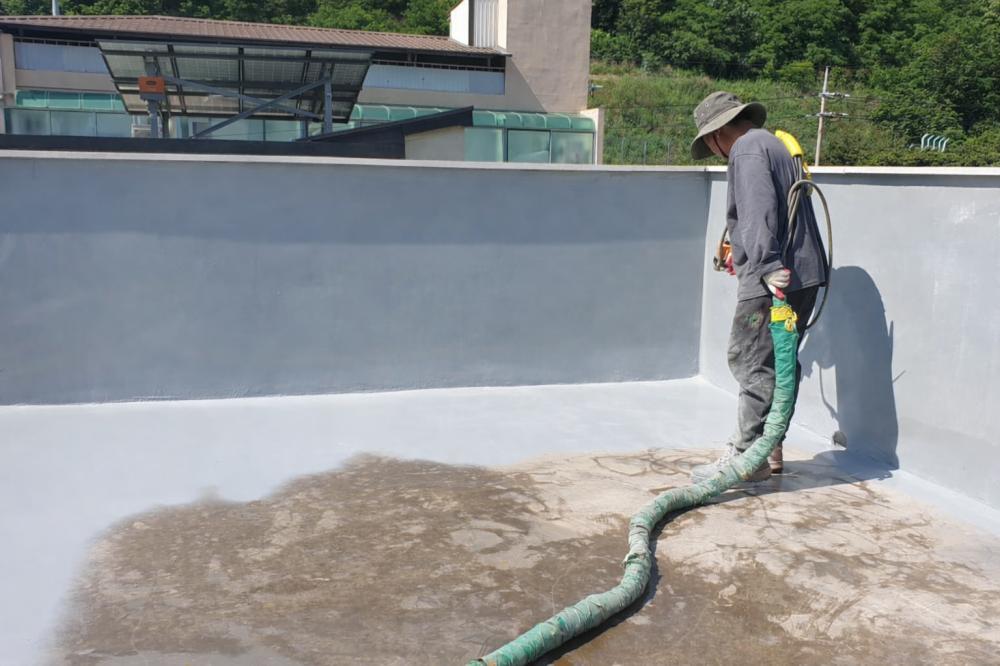

하도층의 화학적 양생이 완료된 후, 본 프로젝트의 가장 중추적인 공정인 핵심 방수층 폴리우레아시공을 단행하였습니다. 초고압 충돌 믹싱 유압 장비를 활용하여 이소시아네이트(Isocyanate) 단량체와 아민(Amine) 수지를 약 65~70℃의 고온 유압 조건으로 분사하는 스프레이 도공 방식입니다. 이 시스템은 분사 후 단 10초 이내에 경화가 진행되는 초속경화 특성을 지니고 있어 기후 변화의 변수를 최소화합니다.

폴리우레아는 이음새가 전혀 없는 완전한 일체형 단일 멤브레인 도막을 형성하므로, 조인트 부위나 코너부의 파손 리스크가 원천적으로 배제됩니다. 특히 뛰어난 인장강도와 파단신율을 상호 충족하여 주택 노후화로 인해 발생하는 콘크리트 크랙(Crack) 변위 운동을 완벽하게 유연 추종합니다. 어떠한 가혹한 수압과 외력 조건에서도 찢어지거나 박리되지 않는 완벽한 수밀성을 제공하는 하이테크 공법입니다.

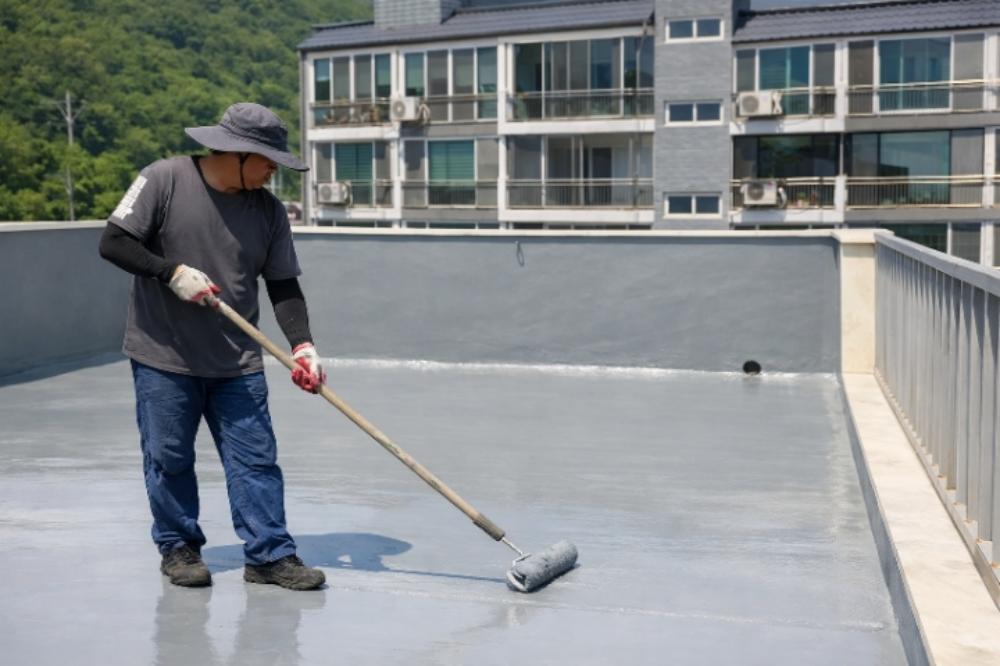

강력한 물리적 성능을 지닌 폴리우레아 층을 장기적으로 유지하기 위해 이어서 상도인 차열 uv코팅 시공을 진행했습니다. 폴리우레아 및 우레탄 계열의 유기 도막은 태양광의 강력한 자외선(UV)에 지속적으로 노출될 경우 황변 현상과 함께 미세 표면 크랙이 발생하는 광열화 반응을 겪게 됩니다. 이를 방지하기 위해 지방족 폴리우레탄 베이스의 고기능성 UV 차단 코팅재를 촘촘하게 도포합니다.

특히 이번에 적용된 상도재는 태양광 적외선 영역의 반사율을 극대화하는 열차단 프리미엄 성분이 배합되어 있어, 여름철 콘크리트 슬래브가 머금는 축열 전도 현상을 획기적으로 낮춰줍니다. 이는 옥상 바로 아래층 주거 공간의 실내 냉방 부하를 경감시키는 가치 공학적(Value Engineering) 효과를 도출하며, 방수 시스템의 기계적 열화를 완벽 차단하여 초기 내구성을 유지시키는 보호막 역할을 수행합니다.

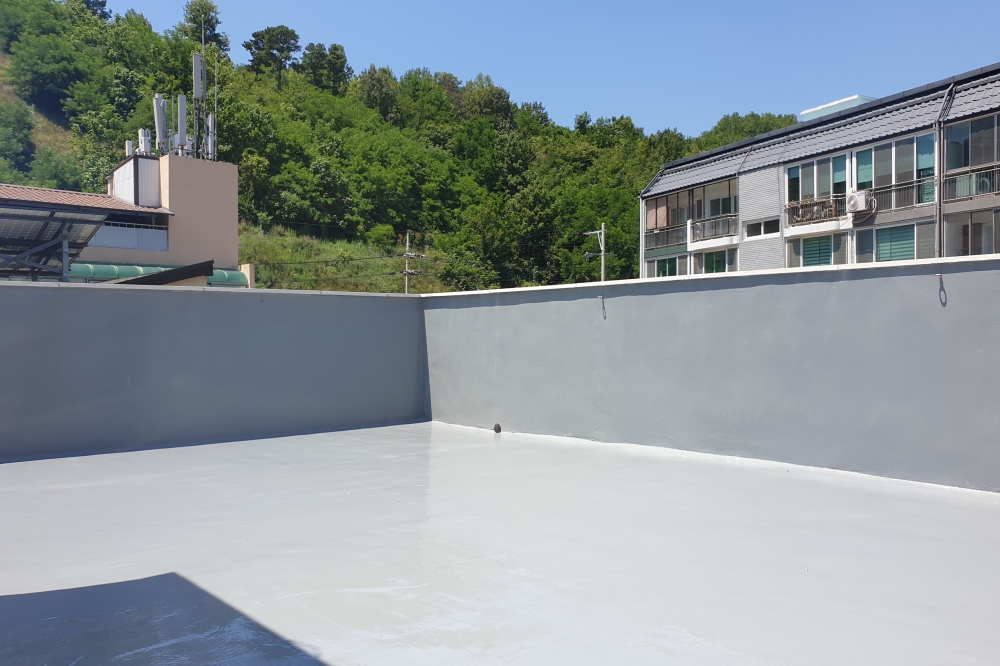

최종 마감 검사 과정을 통과하여 마침내 시공완료 회색의 깔끔하게 변한 옥상 전경을 확인하실 수 있습니다. 장판처럼 너덜너덜하게 찢겨 누수를 유발하던 과거의 불명예스러운 바닥면은 온데간데없이 사라지고, 모던하고 균일한 은회색의 고품격 방수 코팅막이 옥상 전체를 포근하고 빈틈없이 감싸 안았습니다.

벽면 파라펫 라인하고 배수 드레인 깊숙한 안쪽 부위까지 정밀 시공되어 물방울 하나 침투할 수 없는 구조적 요새가 완성되었습니다. 하부 정원의 목가적인 풍경과 2층 구조물의 도시적 감성이 마침내 상부의 기능적 완벽함과 결합하여, 오랜 시간 누수 결함 걱정 없이 주거 생활의 평온함을 향유할 수 있는 완벽한 명품 단독주택으로 최종 거듭나게 되었습니다.
